Precision aluminium optiska bänkplattor 6061 T6 Grade

Produktteknisk översikt och precisionsfräsningskapacitet

Styva monteringsfundament byggda med CNC-fräsning med flera-axlar för krävande fotonik- och lasersystem.

Precisions-CNC-bearbetade optiska bänkplattor av aluminium är konstruerade för optomekaniska inställningar med hög-styvhet, laserjustering och laboratorieplattformar. Använder hög-renhet6061-T6 och 7075-T6 aluminium, dessa plattor har precisionsmatriser med-gängade hål i standardkonfigurationer på 25 mm metrisk (M6) eller 1-tum imperial (1/4"-20). Maskinkapaciteten täcker solida aluminiumplåtar upp till 2000 mm i längd och högstyvhet, lätt aluminiumplåt med bikakestruktur.

Bearbetning på4-axliga och 5-axliga CNC-bearbetningscentraeliminerar kumulativa positioneringsfel över stora hålgaller. Specialiserad ytfinish inkluderar mattsvart anodiserad aluminium optiska pannbrädabehandlingar för absorption av ströljus och låg-utgasande ledande kromatbeläggningar för vakuum-kompatibla aluminiumoptiska breadboard-applikationer.

Root-Fallstudier och felanalyser

Lösning av kritiska tekniska defekter i planhetsförvrängning, tonhöjdsackumulering och kammaravgasning.

Inre restbelastning och långvarig-planhetsdrift

· Incident:En 1200 mm x 600 mm x 12,7 mm solid 6061-T6 aluminium optisk bänkplatta levererad till ett europeiskt universitetslaboratorium uppfyllde den initiala planhetsspecifikationen (0,02 mm/m) vid fabriksinspektion. Efter 30 dagars lagring orsakade intern spänningsavslappning en 0,08 mm central båge, vilket stör laserstrålens koaxialitet över den 1,2 m optiska banan.

· Rotorsak:Konventionell bearbetning i ett-steg inducerade asymmetriska restspänningsfördelningar över de frästa ytorna på topp och botten utan mellanliggande spänningsglödgning-.

· Korrigerande åtgärd:Implementerade ett protokoll för avlastning i tre-stegs-spänningsavlastning: hög-temperaturavlastning efter grovfräsning (345^∘C i 2 timmar), låg-temperaturstabilisering efter halv-bearbetning (160^∘C i 4 timmar) och slutlig artificiell åldring. Lade till en obligatorisk 7-dagars statisk hållning innan slutlig CMM-ommätning.

· Verifieringsdata:Plattor som utsätts för denna process visar planhetsdrift Mindre än eller lika med 0,005 mm/m under en 6-månaders statisk övervakningsperiod.

Kumulativt stigningsfel i matriser med stora gängade hål

· Incident:En optisk systemintegratör upplevde inriktningsbindning vid montering av en serie linjära steg med flera-axlar över en anpassad metrisk optisk aluminiumbräda m6. Individuella hål-till-toleranser uppfyllde ±0,02 mm, men det kumulativa avståndsfelet nådde 0,10 mm över ett 1m spann vid plattgränsen.

· Rotorsak:Standard CNC linjär interpolation ackumulerade bly-värmeexpansionsfel och verktygsavböjning över sekventiella rader-för-borrbanor.

· Korrigerande åtgärd:Om-konstruerade verktygsvägsstrategin med hjälp av enhetlig datumpositionering från ett centralt koordinatursprung. Tillämpade realtidsmodeller för termisk kompensation på CNC-styrenheten och implementerade regional banfördelning.

· Verifieringsdata:Integrerad 100 % gängpositionsinspektion med optiska koordinatmätmaskiner (CMM). Reducerat kumulativt matrisdelningsfel över 1000 mm till Mindre än eller lika med ±0,01 mm.

Utgasning av kontaminering i optiska högvakuumkammare-

· Incident:En vakuum-kompatibel optisk brödbräda av aluminium installerad inuti en 1×10⁻⁵En vakuumkammare släppte ut infångad fukt och organiska flyktiga ämnen, och täckte kammarens bastryck vid 1×10⁻⁴Pa och immande intilliggande silikalinser.

· Rotorsak:Standard svavelsyra svart anodisering bildade ett poröst oxidskikt som fångade kemi och atmosfärisk ånga.

· Korrigerande åtgärd:Ändrade substratspecifikationer för vakuumkonstruktioner till hög-renhet, låg-inkludering 6061-T6-material. Ersatte standard svart anodisering med icke-porös kemiskt ledande kromatomvandling (MIL-DTL-5541) och inledde en efterbearbetning av vakuum termisk bakning (150^∘C vid 1×10⁻³ Pa i 12 timmar).

· Verifieringsdata:Restgasanalys (RGA) bekräftade att utgasningshastigheterna sjönk under 1×10⁻⁹Torr⋅L/s⋅cm², vilket tillåter kammartrycket att uppnå 1×10⁻⁶ Pa.

Standardiserade tillverkningsprotokoll och kvalitetsstandarder

Eliminerar lång-dimensionell instabilitet genom fler-avlastning av termisk spänning och precisionsmätning.

Residual Stress Management Pipeline

Standardaluminiumplåtar deformeras ofta efter metallborttagning. En kontrollerad avspänningsledning utförs strikt:

· Grov bearbetning:Avlägsnande av 80 % lagervolym med hjälp av-höghastighets symmetrisk ficka.

· Termisk stabilisering:Ugnsglödgning för att bryta ned bearbetning-inducerad ytgitterspänning.

· Finbearbetning:Lågt-djup-av-skärning (mindre än eller lika med 0,1 mm) med hjälp av polerad enkristall diamant eller mikro-karbidverktyg för att förhindra mekanisk belastning på ytan.

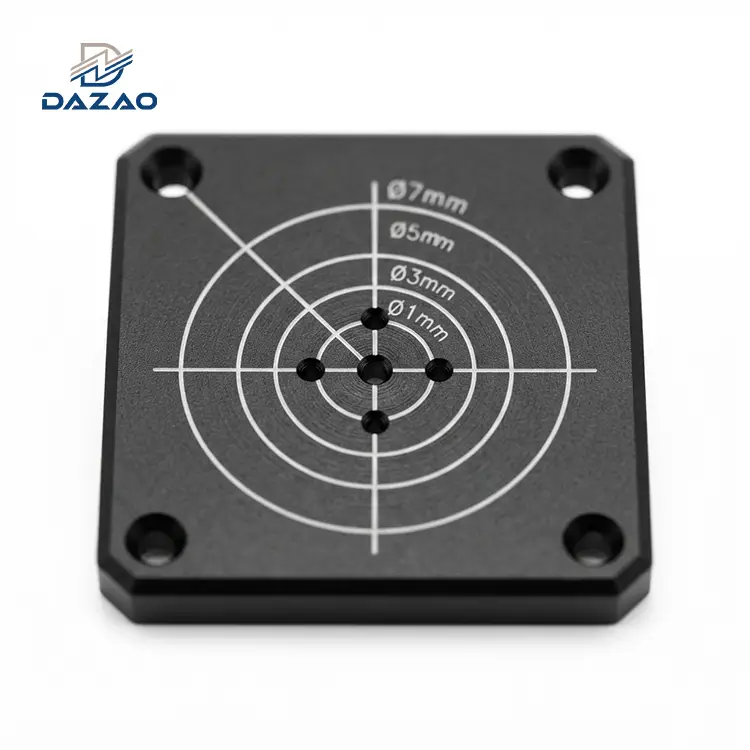

· Stabilitetsrevision:Varje tung eller stor-format laserjusteringsplatta av massiv aluminium genomgår en 7-dagars omgivningsmiljö följt av en sekundär CMM-ytprofilskanning innan den slutliga släpps.

Trådmatrisnoggrannhet och optisk interoperabilitet

· Kumulativ tonhöjdskontroll:Platser för matrisrutnät beräknas med hjälp av centrala datumförskjutningar snarare än stegvis stegning, vilket bibehåller rutnätets noggrannhet inom mindre än eller lika med ±0,01 mm över 1000 mm.

· Trådens renhet:Blindgängade hål spolas via högtryckslösningsmedelsstrålar{{0} för att avlägsna tappvätskor och aluminiummikro-grader.

· Interoperabilitetstestning:Första-artikelenheterna genomgår fysisk testpassning med Thorlabs likvärdiga optiska stolpfästen, vilket säkerställer en thorlabs likvärdig optisk platta i aluminium utan monteringsbindning eller tonhöjdsfel.

Vakuum-Avgasningskontroll

För applikationer med ultra-högvakuum (UHV) är standardfinishen otillräcklig:

· Val av underlag:Certifierade låg-6061-T6 aluminiumämnen.

· Ytkemi:Konduktiv kromatomvandlingsbeläggning per MIL-DTL-5541 Class 1A, undviker porösa anodiska strukturer.

· Avgasningsbakeout:Termisk vakuumbakning eliminerar flyktiga organiska ämnen och absorberad fukt innan renrumsförseglad förpackning.

Kompletta tekniska specifikationer & toleransgränser

Kvantitativa parametrar för materialkvaliteter, ytfinish, matrisdelningsnoggrannhet och utgasningsgränser.

Precisions CNC aluminiumplattor kontra traditionella bänksubstrat

Prestandabenchmarking mot plåttillverkning, gjutjärnsbord och modulära profiler.

Optomekanisk urvalsguide & substratmatris

Matcha solida kontra bikakestrukturer och ytbehandlingar till din exakta driftsmiljö.

Val av strukturell konfiguration

· Solida aluminiumplåtar:Välj för hög termisk massa, maximal strukturell styvhet och täta monteringsuppsättningar. Rekommenderas för hög-laserbanor och optisk precisionsinterferometri.

· Honeycomb Core Plates:Välj när den totala systemvikten måste minimeras utan att förlora böjstyvhet. Idealisk för bärbara testriggar, luftburna optiska plattformar och -armars robotsiktenheter.

Tråd standardval

· Metriskt M6-rutnät (25 mm mellanrum):Standardkonfiguration för europeiska och asiatiska optiska fästen, optomekaniska steg och ramverk för industriella visioner.

· Imperial 1/4"-20 Grid (1-tums mellanrum):Standardkonfiguration för nordamerikansk laboratoriehårdvara och standard Thorlabs eller Newport optomekaniska sammansättningar.

Applikations-specifik ytfinishmatris

· Standardoptiklaboratorier:SpecificeraTyp II matt svart anodisering. Absorbs >95 % av ströbart synligt ljus och motstår ytrepor från monteringsstolpar i rostfritt stål.

· Höga-vakuum/termiska vakuumkammare:Ange MIL-DTL-5541 konduktiv kromatomvandling i kombination med högrent 6061-T6-aluminium för att hålla utgasningsgränserna under 1×10⁻⁹Torr⋅L/s⋅cm².

· Hög-slitage/bärbara fältriggar:Specificera Typ III Hardcoat Anodizing (tjocklek 25–50 μm) för att förhindra ytrepor under frekvent ompositionering av komponenter.

Pipeline för kvalitetssäkring och mätning i flera-steg

Rigorös 6-stegs kvalitetskontroll från råämnesverifiering till slutlig CMM-ytkartering.

1. Råmaterialvalidering:Materialtestcertifikat (MTC) som verifierar kemisk sammansättning och mekanisk sträckgräns kontrolleras för varje aluminiumparti. Verifiering av låg-inkluderingsrenhet tillämpas på lager med vakuum-kvalitet.

2. Första artikelinspektion (FAI):Inkluderar komplett3D CMM dimensionell inspektion, gängmätning med pluggmätare av klass 6H eller 2B och ytråhetsmätning med kontaktprofilometrar.

3. I-Processövervakning:CNC-maskiner använder laserverktygssättare för att spåra slitage på skärkanten, vilket förhindrar gängstigning över stora matrishålslayouter.

4. Specialiserade optiska inspektioner:

· Planhetskartläggning:Uppmätt på klass 00 granit ytplattor med fler-punkts CMM-sondering.

· Verifiering av trådengagemang:Testmonterad med standardiserade optiska stolpar tvärs över hörn-, mitt- och omkretsnät.

· Utgasningscertifiering:Vakuum-klasser verifieras via RGA-data (residual gas analysis).

5. Slutlig inspektion och exportförpackning:Plattorna är lösningsmedelsrengöring-för att eliminera skärvätskor, inslagna i icke-nötande anti-statisk film och inkapslade i skräddarsydda skum-fodrade träfodral för att förhindra förvrängning av plan yta under internationell transport.

Specialiserade industriella applikationsmiljöer

Beprövad prestanda inom mikroskopi, laserbehandling, UHV-testning och mobila synsystem.

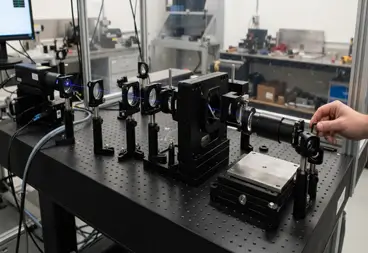

Biologiska och fluorescensmikroskopiplattformar

Hög-platta basplattor ger stabila, vibrationsdämpade- monteringsplattformar för objektiv, stråldelare och EMCCD-kameror med hög-känslighet.

Hög-inriktning av industriellt lasersystem

Stabila svartanodiserade optiska brödskivor av aluminium utformade för att absorbera ströreflektioner och förankringsstråle-formande galvohuvuden, speglar och fokuseringsoptik.

Vakuum optiska testkammare

Vakuumkompatibla optiska breadboard-uppsättningar av aluminium som arbetar i termiska-vakuummiljötestkammare för satellitsensorer och optiska nyttolaster.

Automatiserade Machine Vision System

Lättviktsunderenheter med bikakeformad optisk plåt- av aluminium monterad direkt på 6-axliga industrirobotarmar för inline-skanning av defekter i realtid.

Få en offert för optiska bänkplattor i aluminium

Vanliga frågor





01.Varför förvrängs stora optiska brödbrädor av aluminium med tiden och hur förhindrar du långvarig-förvrängning?

Intern restspänning från rå extrudering eller aggressiv grovfräsning med hög-hastighet släpper långsamt över veckor och drar o-glödgade aluminiumplåtar ur planheten. Vridning förhindras genom att utföra en tre-stegs termisk stress-avlastningscykel (345^∘C post-grovning, 160^∘C efter-halv-finishing) och genomdriva en 7-dagars statisk CMM-hållning innan den slutliga ytbehandlingen.

02.Orsakar svartanodisering gängstörningar eller stigningsbindning på M6 och 1/4"-20 gängade hål?

Standard typ II svart anodisering tillför 10–20 μm oxiduppbyggnad per yta, vilket krymper invändiga gängstigningsdiametrar och riskerar att binda efter. Gängtappar kompenseras för stigning- före bearbetning och varje gänga är 100 % verifierad med 6H eller 2B go/no-go gängpluggmätare efter anodisering.

03.Hur förhindrar du avgasning när du placerar bänkplattor av aluminium i höga-vakuumkammare?

Standard svaveloxidering fångar vattenmolekyler och flyktiga skäroljor inuti porösa anodiska lager. För höga-vakuuminställningar kombineras hög-renhet låg-void 6061-T6-stam med icke-porös kemisk kromatomvandling (MIL-DTL-5541) och en 150^∘C termisk vakuumbakning, håller utgasningshastigheten under 1×10⁻⁹Torr⋅L/s⋅cm².

04.Är dessa anpassade optiska plattor direkt kompatibla med kommersiella stolpfästen och linjära steg?

Ja. Rutnätsdelningsavstånd (25 mm metriska eller 1- tum imperial), hålförsänkningar och gängdjupsparametrar följer strikt kommersiella optiska monteringsstandarder. Första-artikelinspektioner testpassar standardstolpar i rostfritt stål tvärs över kant-, mitt- och hörngallerpositioner för att garantera jämn trådinsättning.

05.När ska en ingenjör välja en solid aluminiumplatta jämfört med en lätt bikakekärnplatta?

Solida 12,7 mm eller 25,4 mm aluminiumplåtar ger hög termisk tröghet, utmärkt lokal dämpning och tät monteringsflexibilitet för stationära laserinstallationer. Bikakekärnstrukturer minskar den totala massan med upp till 65 % samtidigt som de bevarar böjstyvheten, vilket gör dem idealiska för dynamiska rörelsesteg, luftburen nyttolaster eller mobila visionriggar.

06.Kan icke-standardmonterade försänkningar eller blandade metriska/imperialiska galler kombineras på en enda platta?

Ja. Eftersom varje plåt är fräst direkt på multi-axlig CNC-maskin, inkorporeras anpassade perifera monteringsförsänkningar, inriktningsstiftshål och blandade gängstorlekar (t.ex. M6-rutnät med M4 perifera fästen) direkt från din 3D CAD-modell utan hårda verktygskostnader.

Skicka in dina CAD-filer för omedelbar feedback om tillverkningsbarhet och transparent prissättning.

Skicka in dina 2D/3D CAD-filer (STEP, IGS eller PDF) för en omfattande DFM-tillverkningsutvärdering och en specificerad offert inom 24 timmar.
