CNC-bearbetning av aluminiumkapslingar Guide Styvhet Estetik och ekonomi

Produktionsverkligheten för hög-höljestillverkning

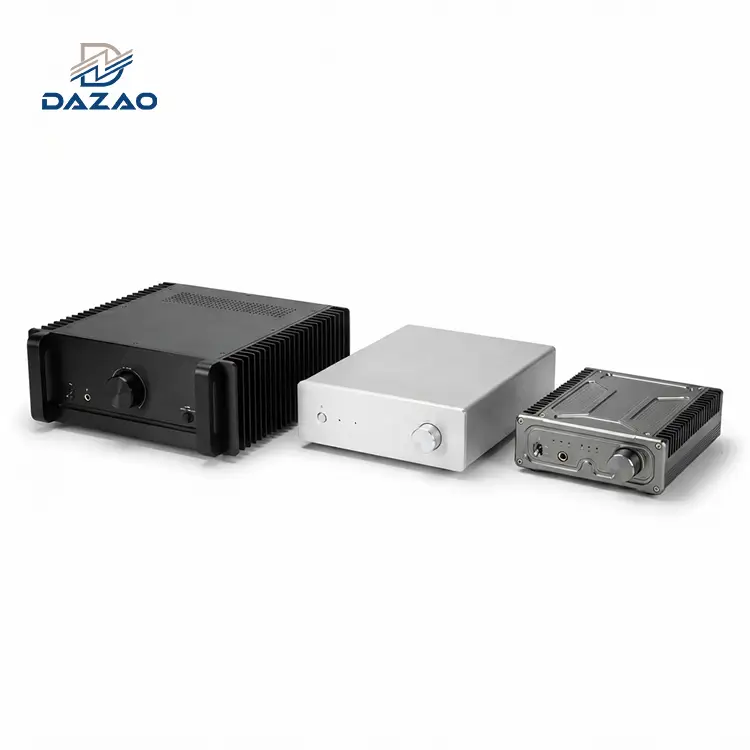

För hårdvaruingenjörer, produktdesigners och inköpschefer inom sektorer som anpassade mekaniska tangentbord, hög-fidelity CNC-aluminiumförstärkarchassi, VR-headset och lokal medicinsk utrustning är aluminium ett standardstrukturmaterial. Den erbjuder ett effektivt förhållande mellan styrka-till-vikt, hög värmeledningsförmåga och en förstklassig taktil respons som polymerer inte kan matcha.

Det finns dock en återkommande friktionspunkt i hårdvaruekosystemet: konstruktioner som visas lösta på en CAD-skärm stöter ofta på mekaniska problem under produktionen. När tunna-väggiga geometrier möter de roterande skärkrafterna hos en spindel, eller när ett aggressivt kemiskt bad förändrar en legeringsyta, kan de fysiska resultaten avvika från designens syfte. Vridning, synliga verktygsmärken, vibrationsprat och kosmetiska variationer från batch-till-partier är vanliga problem när man köper från små-maskinverkstäder.

För att uppnå konsekventa resultat krävs mer än standardbearbetning; det kräver strukturerad tillverkningsintelligens. På vår anläggning, med ett 100-maskinkluster av avancerade CNC-svarvar, fleraxliga bearbetningscenter och samtidiga 5-axliga maskiner, överbryggar vi klyftan mellan komplexa tekniska avsikter och pålitlig volymproduktion. Denna tekniska guide bryter ner fysiken, materialvetenskapen och ekonomin för tillverkning av högkvalitativa aluminiumkapslingar.

Val av aluminiumlegering och mekanisk prestandamatris för kapslingar

Att välja rätt legering är inte bara ett budgetbeslut; det dikterar verktygsslitage, skärhastigheter, strukturell avböjning och anodiseringsbeteende. För premiumkapslingar dominerar tre specifika kvaliteter landskapet.

· 6061-T6 (strukturell arbetshäst):Vald för hög sträckgräns och pålitlig strukturell prestanda.

· 6063-T6 (utseendestyrt val):Vald för täta, enhetliga kornstrukturer som ger en jämn kosmetisk finish.

· 7075-T6 (High-Strength Titan):Vald för tunna-väggiga robusta höljen som kräver maximal sträckgräns.

6061 T6 Aluminiumegenskaper för strukturella kapslingar

6061-T6 (utfällningshärdad med magnesium och kisel) är baslinjen för strukturella kapslingar. Med en sträckgräns på cirka 276 MPa och en slutlig draghållfasthet på 310 MPa ger denmekaniska egenskaper hos aluminiumlegeringarsom säkerställer hög strukturell styvhet. Dess bearbetbarhetsklassning ligger på bekväma 50 % jämfört med 2011 aluminium, vilket innebär att skärverktyg upplever mycket förutsägbara slitagehastigheter. Det är ett ekonomiskt val när kapslingen kräver djup intern ficka och strukturell robusthet utan extrem kosmetisk specialisering.

6063 T6 aluminium för högkvalitativ estetisk ytfinish

När en produkts primära försäljningsargument är dess ytfinish-som konsumentelektronik eller premium anpassade tangentbordsfodral-är 6063-T6 ett mycket lämpligt alternativ. Medan dess sträckgräns är lägre (~170 MPa), har dess kemiska sammansättning strängare kontroll över magnesium och kisel, vilket resulterar i en tät och enhetlig kornstruktur efter extrudering. När den utsätts för finblästring och anodisering, ger 6063-T6 en jämn, matt struktur med minimal mikroskopisk kornavgränsning, vilket är en stor fördel för kosmetiska komponenter.

7075 T6 aluminium för höghållfasta och robusta kapslingar

Legerat främst med zink, 7075-T6 är ett hög-hållfast material med en sträckgräns på ~572 MPa-som överträffar många konstruktionsstål. Denna styrka kommer dock till en premie. Råmaterialkostnaderna är betydligt högre, och dess hårdhet minskar dess bearbetbarhet, vilket leder till accelererat verktygsslitage och ökade cykeltider. 7075-T6 är reserverad för ultratunna höljen (t.ex. flygdrönarchassier eller robust militärelektronik) som måste tåla intensiva falltester samtidigt som minimal väggtjocklek bibehålls.

Teknisk referensmatris för kapslingslegeringar

Fleraxliga CNC-bearbetningskonfigurationer för komplexa kapslingsgeometrier

Kapslingsdesigner övergår ofta från enkla prismatiska lådor till svepande, organiska, ergonomiska kurvor. Att hantera dessa geometrier kräver att man väljer lämplig kinematisk konfiguration på verkstadsgolvet. Med 100 aktiva spindlar optimerar vår anläggning genomströmningen genom att para geometrier med den idealiska maskinklassen.

· 3-axliga centra:Bäst för standard inre fickor och djupa hålrum (mycket kostnadseffektiv -baslinje).

· 4-axliga centra:Bäst för sidoportar med flera-vinklar och I/O-öppningar i en enda mekanisk installation.

· 5-axliga centra:Bäst för komplexa organiska ytor och enkla-monoblock för att minimera toleransstack-.

Optimera treaxliga och fyraaxliga fräsningsarbetsflöden

För standardkapslingar med parallella väggar och en platt bas, till exempel en hög-precisionElektronisk kapsling av CNC aluminium, 3-axligfleraxlig fräsfunktionerbjuda högsta kostnadseffektivitet. Genom att använda pneumatiska fixturer för flera-stationer kan vi köra flera kapslingar samtidigt, vilket maximerar genomströmningen.

När designen introducerar sidvända-funktioner-som I/O-portar, USB-C-uttag eller ljuduttag-övergår vi arbetsflödet till maskiner med 4-axlar utrustade med roterande indexerare (A-axel). Detta gör att arbetsstycket kan rotera automatiskt och skära alla sidodetaljer i en enda uppsättning, vilket hjälper till att eliminera staplingsfelen som är förknippade med manuella vändningar.

Samtidig femaxlig fräsning för att minska toleranser och verktygsmärken

För komplexa konstruktioner med friformsytor, integrerade handledsstöd eller organiska svep, används simultan 5-axlig fräsning (X, Y, Z, B, C). 5-axelbearbetning erbjuder två kritiska tekniska fördelar för premiumkapslingar:

1. Monolitisk bearbetning:Traditionell multi-bearbetning kräver att delen vänds över flera fixturer. Varje manuell vändning introducerar ett potentiellt flyttfel på ±0,02 mm till ±0,05 mm. En samtidig 5-axlig maskin skär den inre kaviteten, den externa organiska profilen och alla vinklade skruvförhöjningar i en enda kontinuerlig uppsättning, och bibehåller geometriska toleranser ner till ±5 μm.

2. Optimerad skärkontakt och hastighet:När en 3--axlig maskin skär en krökt yta, använder den kulnäsans pinnfrässpets, där den effektiva skärhastigheten (Vc) sjunker till noll, vilket orsakar mikro-rivning och verktygsmärken. Ett samtidigt 5-axligt centrum lutar dynamiskt spindeln (B/C-axlar), vilket säkerställer att verktyget kommer i kontakt med metallen med sin optimala skärradie. Detta bibehåller materialavlägsningshastigheten samtidigt som den ger en ytfinish (Ra mindre än eller lika med 0,4μm) som minimerar efterbehandlingskraven-.

Design för tillverkningsregler för att minska kostnaderna och förhindra avböjning

Vid CNC-bearbetning är produktionskostnaden direkt proportionell mot spindeltimmar och verktygsslitage. Genom att implementera strikta DFM-principer (Design for Manufacturability) kan maskinvaruingenjörer minska bearbetningscykeltiderna med upp till 35 % samtidigt som de eliminerar vanliga strukturella defekter.

· Gräns ​​för väggtjocklek (< 0.5mm): Höga rotationsskärkrafter kan orsaka deformation av tunn-vägg och skevhet av "potatis-flis".

· Återstående stressreducering:Ojämn inre restspänning frigörs vid materialavlägsnande.

· Konstruerad lösning:Implementera en grov-/finish-passdelning i kombination med stressavlastning-termisk cykling.

Kontrollerar tunnväggsförvrängning och vibrationsprat

Tunna väggar är önskvärda för lättvikts konsumentelektronik, men de medför tillverkningsrisker. När väggtjockleken sjunker under 0,8 mm för aluminium förlorar materialet strukturell styvhet mot pinnfräsens rotationskrafter. Detta leder till två kritiska fellägen:

· Akustisk/vibrerande prat:Väggen böjer sig och vibrerar mot skäreggen, vilket lämnar mikroskopiska vågor (fladdermärken) som påverkar ytans estetik.

· Elastisk/plastisk deformation:När stora volymer metall släpps ut, släpps den inre restspänningen från den extruderade eller valsade aluminiumprofilen ojämnt. Delen genomgår varp, vilket gör att planhetstoleranser driver.

Våra tekniska lösningar löser dessa problem under produktionen:

1. Grovbearbetning:Vi tar bort 90 % av bulkhåligheten över en bank med treaxliga centra med högt-vridmoment.

2. Termisk stabilisering:Delarna är o-klämda och utsätts för Stress Relief Thermal Cycling eller ett 24-timmars naturligt åldringsfönster för att utjämna inre spänningar.

3. Avsluta bearbetningen:Delarna överförs till hög-hastighet 5-axlar med hjälp av anpassade-konstruerade vakuumchuckfixturer eller låg-smältpunkt- fasförändringsmatrismaterial för att styvt stödja de tunna väggarna under de sista 0,05 mm finishpassagen.

Optimera inre hörnradier för att undvika verktygsnedböjning

Ett vanligt förbiseende i CAD-modeller är införandet av skarpa, 90-graders inre vertikala hörn i fickorna. Eftersom CNC pinnfräsar är cylindriska och roterar runt en mittaxel, kan de inte fysiskt skära ett skarpt inre vertikalt hörn.

· Felaktig design (skarpa hörn):Skarpa 90-graders inre vertikala hörn är fysiskt omöjliga att fräsa eftersom skärverktygen är cylindriska.

· Optimal DFM-design (avlastade hörn):Invändiga hörnradier utformade vidRStörre än eller lika med 1,15×Verktygsradie förhindrar verktygsbindning, överdriven verktygsavböjning och skrammel.

Om en ingenjör anger en snäv inre radie (t.ex.R=1.0mm), måste maskinisten använda en ömtålig pinnfräs med en diameter på 2 mm. Detta minskar materialborttagningshastigheten (MRR), accelererar verktygsavböjningen och ökar cykelkostnaderna. Dessutom, när ett verktyg går in i ett hörn som är lika med dess egen radie, griper 90 grader av dess skäryta in samtidigt, vilket orsakar verktygsbindning och skrammel.

Den interna radieregeln:Konstruera invändiga hörnradier så att de är minst 1,15 gånger radien för det skärverktyg som är avsett för grovbearbetningen. Till exempel, om en standard, stel 6 mm pinnfräs (R=3.0mm) används för fickor, bör den inre hörnradien utformas vidRStörre än eller lika med 3,5 mm. Detta gör att verktygsbanan kan glida smidigt genom hörnet utan att stanna, vilket säkerställer en enhetlig ytfinish och minskar spindelns cykeltid.

Gängdjupsspecifikationer och gängavstånd för blindgängade hål

För kapslingsmontering krävs gängade hål. Ange ett gängdjup som är större än 2,5×D(Diameter) ger minimal strukturell nytta samtidigt som sannolikheten för kranbrott inuti komponenten ökar.

Blindhål tvärsektionsparametrar-:

· Effektivt gängdjup:Max 2,5×D (över 75 % av axiell belastning bärs av de första 3 till 4 gängorna).

· Tryck på Avfasning:1,5×Pitch för att rensa ledningsfasningen på verktyget.

· Frigångs-/borrspetsficka:0.5×D sträcker sig bortom funktionell gänglängd för att fånga upp lösa spån.

Vid design av ett blindgängat hål måste en frigångsficka tas med i botten av hålet. Standardtappar har en avsmalnande blyfas med 1,5 till 3 stigningar som inte kan klippa hela-gängor.

Styv gängspecifikation:Se till att det borrade hålets djup sträcker sig minst 0,5×D utöver den effektiva gänglängden, plus ytterligare 1,5 till 2 mm för spånansamling. Detta förhindrar kranen från att bottna mot komprimerade aluminiumspån, skyddar arbetsstyckena från skrotscenarier och säkerställer tillförlitlig montering under volymproduktion.

Avancerade ytbehandlingstekniker för konsumentklassade kosmetika

För en premiumkapsling är bearbetningsoperationerna bara halva striden. Det slutliga kommersiella värdet bestäms i ytbehandlingssviten. Att förvandla råmalet aluminium till en reptålig-, taktilt enhetlig produkt kräver kontroll över kemiska och fysikaliska parametrar.

1. Råfräst CNC-komponent:Det startbearbetade arbetsstycket.

2. Pärlblästring (kontrollerat korn och tryck):Eliminerar verktygsmärken och fastställer målRa.

3. Kemisk beredning:Syratsning och avsmutsning av ytan.

4. Anodisering (Typ II):Elektrokemisk syntes av det skyddande oxidskiktet.

5. Färginfusion:Organisk eller oorganisk färgämnesabsorption för att förhindra batch-till-batchvariation.

6. Slutlig passivering:Hydrotermisk fuktförsegling för att låsa färgen.

Keramisk pärlblästring och ytjämnhet Micro Texture Control

Pärlblästring är en mekanisk process där sfäriska eller kantiga media drivs via tryckluft mot höljets yta för att maskera verktygsmärken och skapa en enhetlig, diffus matt yta. Den taktila känslan-om den känns sträv eller slät-bestäms av ytans grovhetsmedelvärde (Ra).

För att uppnå en fin satin touch måste tre variabler kontrolleras:

· Mediekomposition:Undvik skarp aluminiumoxid till förmån för sfäriska keramiska pärlor (zirkoniumoxidmikro-sfärer, 150# till 180# grit). De sfäriska formerna fördjupar ytan lätt istället för att slita sönder den.

· Sprängtryck och avstånd:Trycket regleras mellan 1,8 till 2,2 bar, med automatiska fler-blästermunstycken som håller ett vinkelrätt avstånd på 200 mm från aluminiumskalet för att förhindra lokaliserad-arbete härdning.

· MålRa Fönster:Denna exakta kontroll ger en ytjämnhet påRa0.8μm till 1,2μm. Värden under detta intervall kan misslyckas med att maskera underliggande fräslinjer; värden över detta intervall kan kännas alltför slitande för användaren.

Anodiseringsprocesskontroll för batch-till-batch-färgkonsistens

Professionella anodiseringstjänsteranvänderTyp II anodiseringomvandla aluminiumytan till ett-nötningsbeständigt aluminiumoxidskikt (Al2O3), vanligtvis 15 till 25 mikron tjockt. Detta lager innehåller mikro-porer som absorberar färgade färgämnen. En vanlig utmaning vid upphandling är batch-till-batchfärgvariation, där komponenter från olika batcher inte matchar vid slutmonteringen.

Färgkonsistens beror på att kontrollera tre primära faktorer:

· Legeringsenhet:Materialets spårbarhet är avgörande. Blandning av 6061 från olika kvarnar kan ändra spårhalten av kisel eller järn, vilket förskjuter oxidskiktets nyans. Vi köper enkla-ämnespartier för kosmetikaproduktion.

· Termisk kontroll av syrabadet:Elektrolytbadet (vanligtvis 18–20 % svavelsyra) måste kylas och hållas inom ett fönster på ±0,5 grader . Om badet fluktuerar med ens 1,5 grader ändras porupplösningshastigheten, vilket modifierar pordjupet och ändrar hur mycket färgämnesmolekyl som är fångad inuti.

· Strömdensitet:Vi tillämpar konstant-strömlikriktning snarare än konstant-spänning. Att bibehålla exakt 1,5 A/dm² säkerställer att oxidskiktet växer med en jämn linjär hastighet, vilket ger en jämn färgabsorption över tusentals komponenter.

Micro Arc Oxidation och E-beläggningsalternativ för ren vit finish

Produktdesigners efterfrågar ofta en ren vit anodiserad yta. Emellertid är äkta vit anodisering kemiskt begränsad. Anodiserande färgämnen är genomskinliga organiska eller oorganiska molekyler som sitter i en transparent oxidstruktur. Eftersom vitt kräver en tät koncentration av ljusspridande-pigment (som titandioxid, TiO2) vars molekylära kluster är för stora för att passa in i porerna på 10 till 20 nanometer i ett anodiserat lager, kan traditionell anodisering endast ge ett metalliskt silver eller ljusgrå.

För att uppnå en vit estetik utan att offra precisionen i den underliggande CNC-bearbetningen, erbjuder vi två alternativa processer:

· Mikro-bågoxidation (MAO/PEO): An electrochemical plasma discharge process that converts the aluminum skin into a thick, crystalline ceramic layer. It outputs a matte, stone-like ceramic white that boasts high scratch resistance (>1000 HV).

· Elektroforetisk avsättning (E-Beläggning):En organisk lackbeläggning avsatt via ett elektriskt fält. Den skapar en ultra-tunn (10-15 mikron), enhetlig vätskevit finish som behåller skarpa kantdefinitioner och förhindrar att skruvhål täpps igen.

Metrologiska inspektioner och statistisk processkontroll inom volymtillverkning

Att uppnå en-kosmetisk yta av hög kvalitet är bara värdefullt om kapslingen passar pålitligt vid slutmonteringen. Vid volymtillverkning upprätthålls stabiliteten genom statistisk kontroll. Med vår 100-maskingolvskonfiguration bygger vårt kvalitetssäkringsramverk på koordinatmätning och realtidsstatistisk spårning.

Produktionssekvens: [CNC Spindle Machining] -> [Automated In-Line Probing] -> [CMM Geometric Verification] -> [Real-Time SPC Tracking (Cpk >= 1.33)]

Koordinera mätmaskinsprotokoll för GD- och T-verifiering

För komplexa kapslingar,-särskilt de med organiska svep med flera-axlar, internt sammankopplade batterifack eller kritiska inriktningsstift-är traditionella manuella mätverktyg (som bromsok eller mikrometrar) otillräckliga. Vi implementerar multi-sensorkoordinatmätmaskiner (CMM) inrymda i klimat-kontrollerade metrologilabb som hålls på en konstant 20 grader (±0,5 grader) för att eliminera snedvridning av termisk expansion.

Våra CMM-protokoll använder rubin--spetsade skanningssonder för att verifiera komplexa geometriska dimensionerings- och toleransförklaringar (GD&T):

· Ytprofil:Verifierar att organiska 3D-konturer matchar den ursprungliga CAD-modellen över ett kontinuerligt punktmoln, och bibehåller ett toleransband ner till ±0,02 mm.

· Planhet:Kritiskt för kapslingar som passar ihop (t.ex. övre och undre höljen på ett mekaniskt tangentbord). CMM:n samplar ett rutnät med hög-densitet för att säkerställa att den totala planhetsavböjningen inte överstiger 0,03 mm över en 300 mm spännvidd, vilket förhindrar luckor eller gungning av stolpen-.

· Sann position:Styr de exakta centrumkoordinaterna för gängade skruvbussningar och inriktningsstift i förhållande till primära referenspunkter. Detta säkerställer att fler-komponentenheter justeras exakt utan att kräva manuell kraft.

Statistisk processkontroll med Cpk-mål för verktygsslitagekompensation

Verktygsmaskiner är dynamiska system som utsätts för termisk drift, verktygsslitage och strukturella vibrationer. För att hantera processkapacitet använder vi programvara för Statistical Process Control (SPC) kopplad direkt till våra bearbetningscenter.

SPC-kontrollgränser:

· Övre kontrollgräns (UCL):Hög slitagetröskel som indikerar verktygsjustering krävs.

· Målspecifikation:Optimal centrumdesigndimension.

· Nedre kontrollgräns (LCL):Lägre slitagetröskel som indikerar förebyggande-verktygskalibrering.

Under en produktionskörning provtas delar med beräknade intervall. Kritiska dimensioner (såsom lagerhål med ett ±5μm toleransfönster) mäts och plottas på kontrolldiagram.

· Cpk Index (Process Capability Index):Vi hanterar volymproduktion till en mål-Cpk som är större än eller lika med 1,33, vilket indikerar att vår bearbetningsprocess fungerar tillförlitligt inom designtoleransgränserna.

· Kompensation för förutsägande verktyg:Om SPC-trendlinjen visar en dimension som glider mot den övre kontrollgränsen på grund av mikro-slitage på diamant- eller hårdmetallfräsen, uppmanar systemet operatören att utföra en automatisk justering av verktygsförskjutning eller byta ut verktyget innan några-av-specifika delar produceras.

Effektivisering av RFQ-processen för accelererad CNC-prototypframställning

Vid tillverkning kan tidslinjen från initial offertförfrågan (RFQ) till den första prototypen försenas på grund av ofullständig teknisk dokumentation. Genom att skicka in ett optimerat RFQ-paket kan vårt ingenjörsteam generera en exakt, bindande DFM-bedömning och offert inom 24 timmar.

Optimerade tredimensionella CAD-format för CAM-bearbetning

För att underlätta omedelbar analys med datorstödd-tillverkningsprogramvara (CAM) måste all 3D-geometri exporteras i ett neutralt, icke-proprietärt format.

· Önskade format:.STEP (.STP) eller .IGES (.IGS). Dessa format behåller exakta parametriska matematiska ytor utan att tesselera modellen i trianglar.

· Format som bör undvikas för CNC:.STL, .OBJ eller .3MF. Även om de är idealiska för 3D-utskrift, saknar dessa polygon-mesh-format den sanna båg- och ytdata som krävs för att generera exakta CNC-verktygsbanor (G--kod) för fräscentra.

Tvådimensionella ritningskrav för toleransspecifikationer

Medan 3D-modellen ger den fysiska formen2D ingenjörsritningdikterar kvalitetsstandarden. Alla krav som inte uttryckligen dokumenterats på 2D-ritningen är standard för kommersiella bearbetningstoleranser (vanligtvis ISO 2768-m). En omfattande 2D-kapslingsritning bör innehålla:

· Primära datum tydligt identifierade.

· Kritiska snäva toleranser anges uttryckligen (t.ex. ±0,01 mm).

· Gängspecifikationer (t.ex. M3x0.5, Gängdjup 6 mm).

· Materialklass och temperatur anges (t.ex. aluminium 6063-T6).

· Ytfinishkrav specificerade (t.ex. Sandblast #150, Anodize Matte Black Pantone 426C).

Materialförteckning och volymplanering för inköp

För att slutföra anbudsförfrågan-paketet, ange uttryckligen dina produktionsförväntningar. Ange den ursprungliga prototypkvantiteten tillsammans med dina mål för årliga produktionsvolymer. Detta gör det möjligt för våra planeringsingenjörer att designa verktygs- och fixturstrategin korrekt från dag ett-och besluta om de ska bygga en snabb enkel-kavitetsprototypjigg eller optimera en pneumatisk fixtur med hög-volym fler-stationer som passar vår golvkonfiguration med 100 maskiner.
